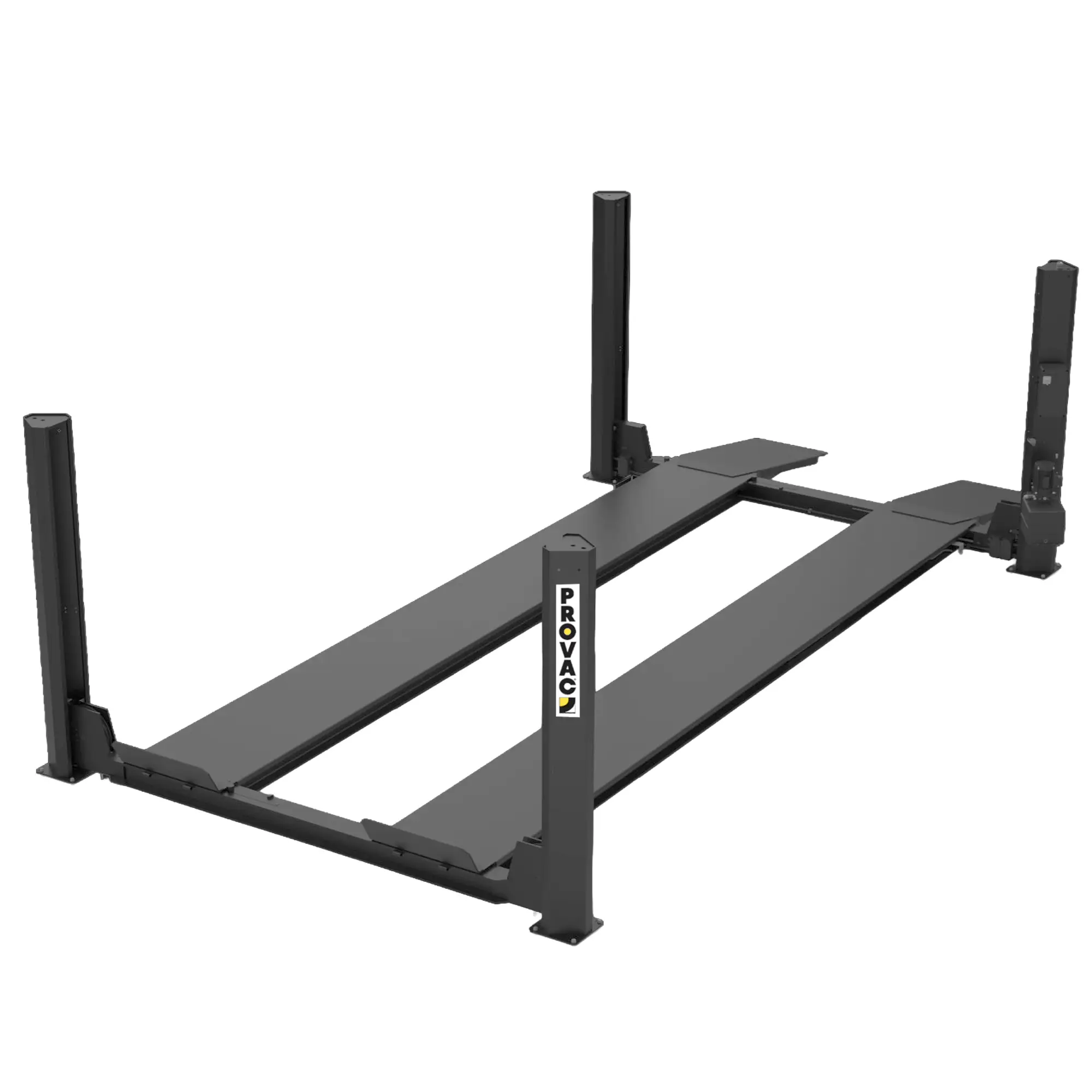

Un pont 4 colonnes conçu pour les utilitaires et véhicules à grand empattement.
Le 4ED0700N offre une capacité de 12T et une conception adaptée aux véhicules longs, idéal pour les ateliers spécialisés VU et poids lourds légers.
Un pont 4 colonnes conçu pour les utilitaires et véhicules à grand empattement.
Le 4ED0700N offre une capacité de 12T et une conception adaptée aux véhicules longs, idéal pour les ateliers spécialisés VU et poids lourds légers.
| FONCTIONNEMENT | Electrohydraulique |
| Capacité de levage | 12 T. |
| Hauteur mini/maxi | 220 / 1660 mm |
| Course | 1440 mm |
| Temps de levage | 65 sec. environ |
| Vérin hydraulique | 1 (simple efffet) |
| Longueur des chemins | 6 298 mm |
| Longueur des rampes d’accès | 1 163 mm |
| Longueur totale en position basse | 7461 mm |
| Largeur des chemins | 710 mm |
| Distance entre chemins | 780 - 1 150 mm |
| Largeur totale | 3 735 mm |
| Sécurité hydraulique | Clapet parachute sur vérin |
| Sécurité mécanique (nbre de positions) | 18 |
| Sécurité mécanique (fonctionnement) | Automatique |
| Sécurité mécanique (commande) | Electro-aimant |
| Sécurité mécanique (contrôle) | Micro interrupteur |
| Sécurité anti-écrasement | (avertisseur sonore) |
| Synchronisation de levage (principe) | Câbles |
| Synchronisation de levage (contrôle) | Micro interrupteur |
| Moteur électrique | 3 kW |
| Protection thermique | û (par la ligne du client) |
| Pression hydraulique nominale | 200 bar |
| Limiteur de pression hydraulique | |
| Limiteur de débit hydraulique | |
| Commandes électriques | Poussoir (24V) |
| Interrupteur général cadenassable | |
| Descente de secours | |
| Alimentation électrique | 230/400V Tri+T+N - 3,1kW |
| Poids | 2 350 kg |
| Dalle en béton armé (épaisseur) | 150 mm (mini) |
| Dalle en béton armé (résistance à la compression) | 250 kg/cm² (mini) |
| Mise en place et formation à l’utilisation | |
| Garantie (pièces, main d’oeuvre et déplacement) | 2 ans |
| Conformité | CE et EN 1493 |
| Jeu de chevilles de fixation | |
| Huile hydraulique | |
| Jeu de 2 rampes de sortie (1 500 mm) | Réf. 999990 |
| Caisson d'éclairage LED | Réf. 4301700* |
