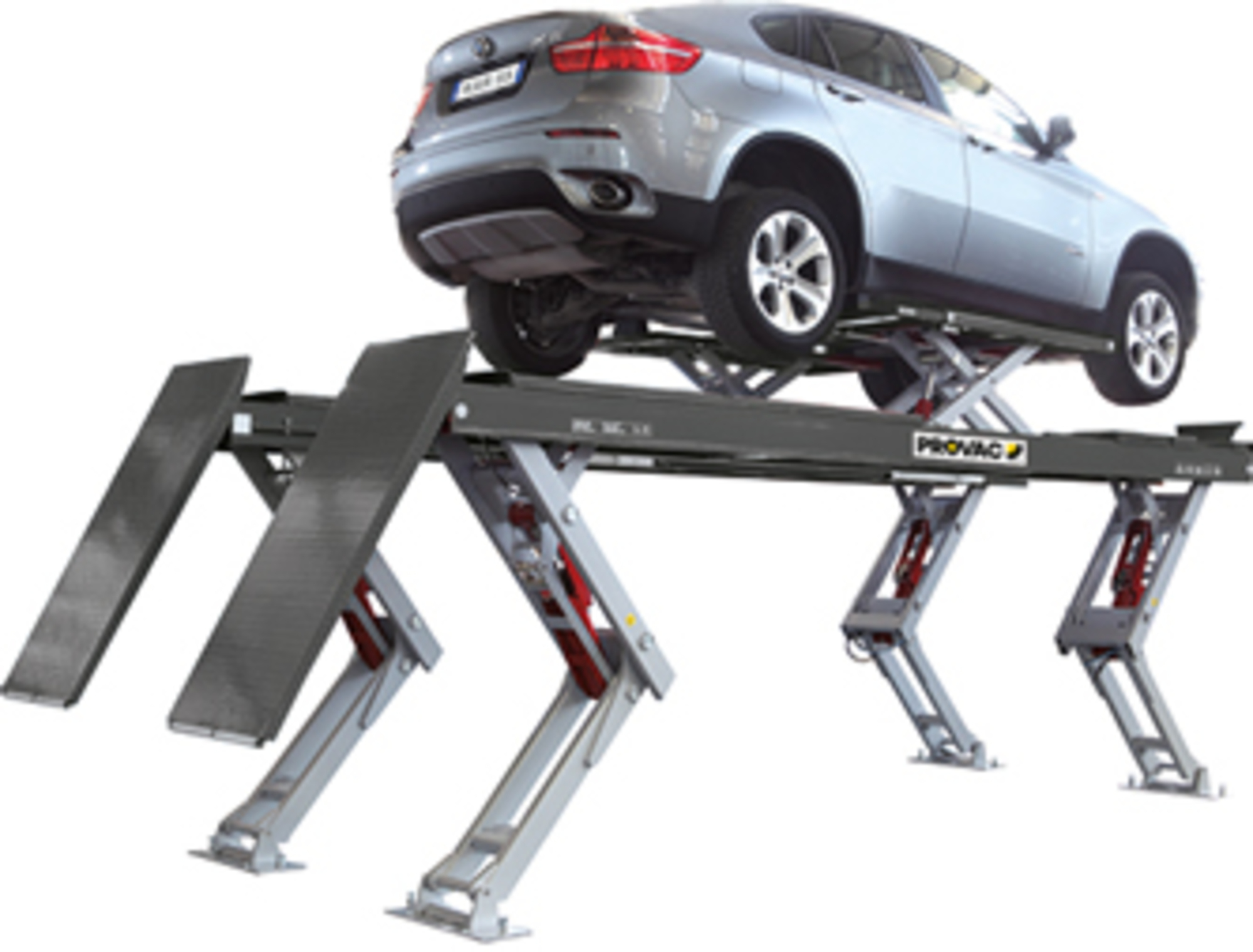

Pont pantographe 5.5T posé (prise sous roue. sous coque)
Réf : K5LCTLTNW

Pont pantographe 5.5T posé (prise sous roue. sous coque)

0,00 € HT

ELEVATEUR HYDRAULIQUE A PANTOGRAPHES (PRISE SOUS ROUE/COQUE) 5,5TVersion posée> Accessibilité : espace libéré sous les chemins = meilleure circulat

Livraison offerte à partir de 200 € HT
Expédié sous 24/48h
Choisissez le avec
Prix total : 0,00 € HT
AcheterAjouter au panier
Les quantités seront ajustables dans votre panier.
Description
Pont pantographe 5.5T posé (prise sous roue. sous coque)
ELEVATEUR HYDRAULIQUE A PANTOGRAPHES (PRISE SOUS ROUE/COQUE) 5,5T
Version posée

> Accessibilité : espace libéré sous les chemins = meilleure circulation
> Sécurité optimale : un verin par jamble, un clapet parachute par vérin, un cliquet mécanique de sécurité sur chaque vérin, soupapes de surpression, un avertisseur sonore en position basse.
> Longévité : nouveau système breveté l'ASO (Absorbing System Omer).
> Rail de guidage, pour traverse de levage, soudé sur le côté intéieur.
> Conforme à la norme EN 1493 (reversibilité de la charge).



Besoin d'une information ou d'un devis ?

CaraCtéristiqueS
ApplicationVP / VU
ExploitationFixe
UtilisationIntensive
Synchronisation de levage (fonctionnement) Hydraulique
Dimensions l x l x h 1 200 x 425 x 1 100 mm
Moteur électrique 230/400 v tri - 3,5 kw
Protection thermique
Pression hydraulique nominale 210 bar
Limiteur de pression/débit hydraulique
Commandes électriques 24 v
Interrupteur général cadenassable
Descente de secours (pompe hydraulique)
Alimentation électrique 230/400 v tri + t 3,6 kw
Alimentation air comprimé 8 bar
Poids 2 600 kg
Dalle en béton armé (épaisseur) 140 mm (mini)
Dalle en béton armé (résistance à la compression) 250 kg/cm2 (mini)
Mise en place et formation à l’utilisation
Garantie (pièces, main d’oeuvre et déplacement) 2 ans
Conformité Ce et en 1493
Jeu de chevilles de fixation
Tuyaux et câbles de liaison pont/armoire (l : 4 m)
Kit de couvre-tuyau (4 x 1 m et 1 coude)
Huile hydraulique 30 litres
Bloc filtre-régulateur-lubrificateur d’air
Cale en caoutchouc (4x50 mm)
Cadre d’encastrement sans traverse -
Cadre d’encastrement avec traverse -
Jeu de 2 rampes de sortie Réf. rzrs
Jeu de 4 caissons pour plateaux pivotants (2 caissons par plateau) Réf. 303 6055 480
Version Version posée
Fonctionnement Electrohydraulique
Capacité de levage  5,5 t. (norme en 1493 ) 8 t. (norme ce)
Hauteur mini 290 mm
Hauteur maxi 2 055 mm
Temps de levage 10 secondes environ
Vérin hydraulique (esclave) 4 sur élévateur
Vérin hydraulique (équilibrage) 4 dans armoire
Longueur des chemins 5 600 mm
Longueur des rampes d’accès 1 400 mm
Longueur totale en position basse 7 000 mm
Largeur des chemins 650 mm
Distance optimale entre chemins 920 mm
Largeur optimale totale 2 220 mm
Précision perpendiculaire ± 1 mm
Précision diagonale ± 2 mm
Plaques coulissantes intégrées (arrière) (blocage pneumatique)
Sécurité hydraulique Clapet parachute sur vérin
Sécurité mécanique
Sécurité mécanique (fonctionnement) Automatique
Sécurité mécanique (commande) Vérin pneumatique
Sécurité anti-écrasement (avertisseur sonore)
Synchronisation de levage (principe) Hydraulique
Synchronisation de levage (contrôle) Contact fin de course
Capacité 3,5 à 4 t.
Hauteur mini/maxi 0/475 mm
Vérin hydraulique 2
Longueur des plans de levage (mini/maxi) 1 530 / 2 095 mm
