Pont à ciseaux 4.4T encastré (prise sous roue. sous coque)
Pont à ciseaux 4.4T encastré (prise sous roue. sous coque)
Réf : R44CTLTIW

Pont à ciseaux 4.4T encastré (prise sous roue. sous coque)



ELEVATEUR HYDRAULIQUE A CISEAUX - Version encastréeLevage : 4,4 T. Principal / 3,5 T. Auxiliaire > Chemins longs : 4.800 mm. - Rampes longues : 1.4

Livraison offerte à partir de 200 € HT
Expédié sous 24/48h
Choisissez le avec
Prix total : 0,00 € HT
AcheterAjouter au panier
Les quantités seront ajustables dans votre panier.
Description
Pont à ciseaux 4.4T encastré (prise sous roue. sous coque)

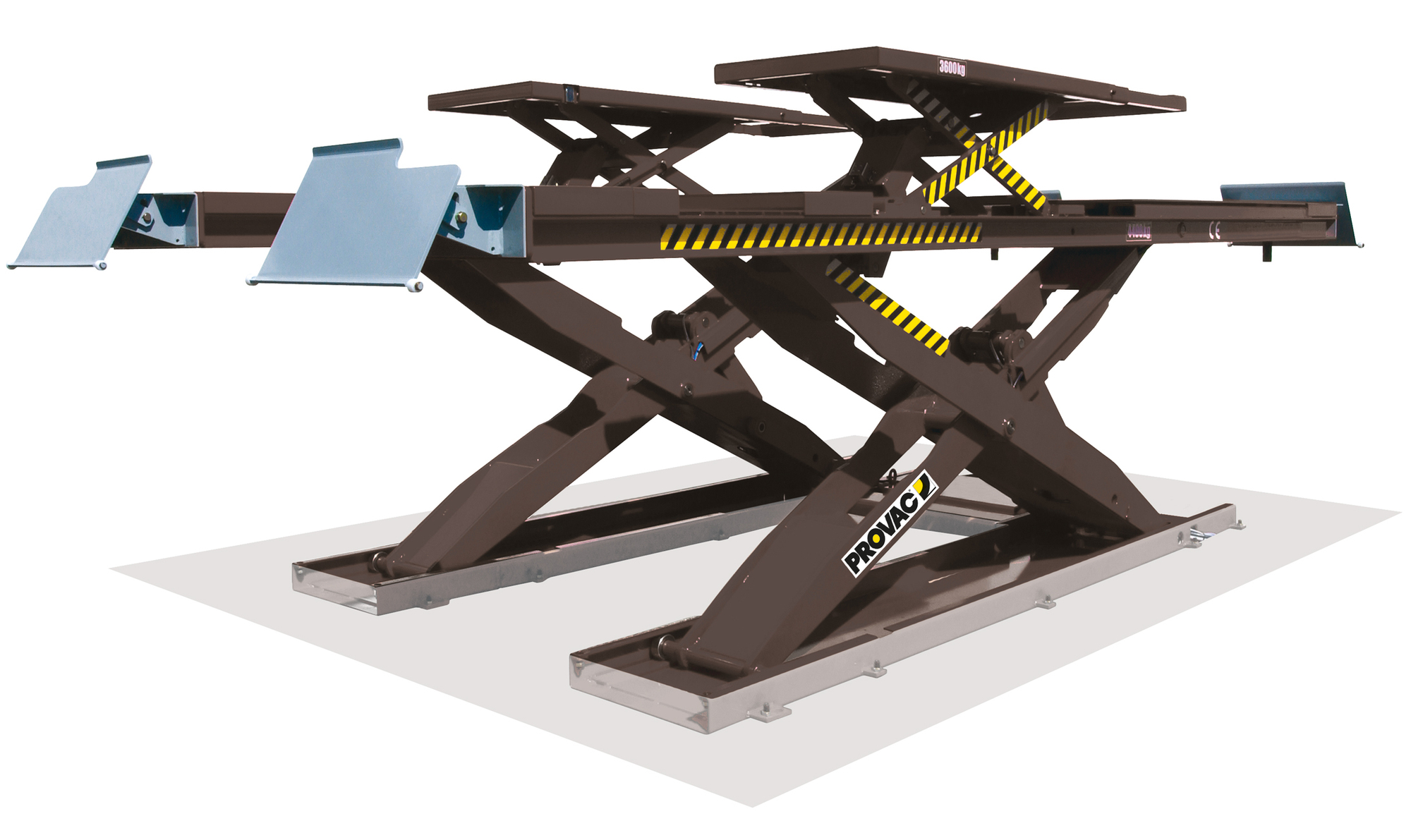

ELEVATEUR HYDRAULIQUE A CISEAUX - Version encastrée
Levage : 4,4 T. Principal / 3,5 T. Auxiliaire

> Chemins longs : 4.800 mm. - Rampes longues : 1.440 mm.
> Plaques coulissantes intégrées - Barre de torsion synchro. en montée/descente
> Fabrication robuste : l'élévateur pèse 3 200 kg.
> La répartition de la charge est réver.et donc conformes à la norme EN 1493.
> Autostabilité : fixation au sol inutile et épreuves pouvant être effectuées en nos ateliers.
> HAUTE PRECISION ! Tolérance transversale : ± 1 mm / Tolé. diagonale : ± 2 mm.


Besoin d'une information ou d'un devis ?

Caractéristiques
ApplicationVP/VU
ExploitationFixe
UtilisationIntensive
FONCTIONNEMENT Electrohydraulique
Capacité de levage 4,4 T.
Hauteur mini 0 (encast. -265 mm)
Hauteur maxi 1 755 mm
Temps de levage 10 secondes environ
Vérin hydraulique 2 (maître-esclave)

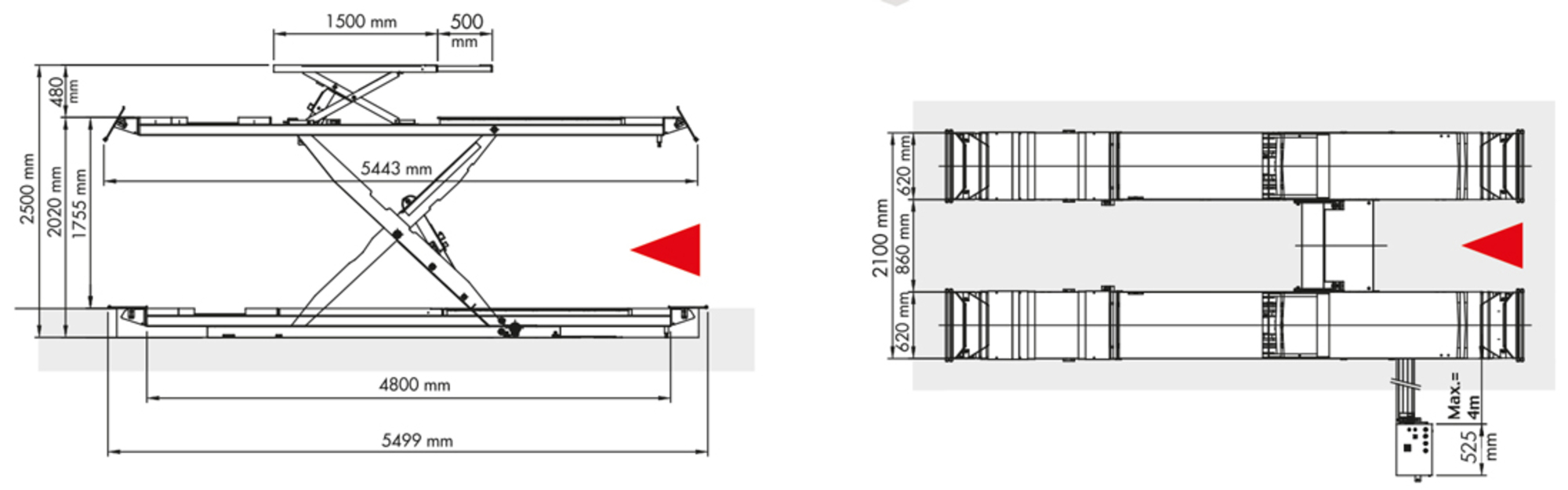

Longueur des chemins 4 800 mm
Longueur des rampes d’accès -
Longueur totale en position basse 5 499 mm
Largeur des chemins 620 mm
Distance entre chemins 860 mm
Largeur totale 2 100 mm
Précision perpendiculaire (800/1800 mm) ± 1 mm
Précision diagonale (800/1800 mm) ± 2 mm
Logements pour plateaux pivotants (Avant)
Plaques coulissantes intégrées (Arrière) (blocage pneumatique)
Sécurité hydraulique Valve parachute sur vérin
Sécurité mécanique (nbre de positions) 10
Sécurité mécanique (fonctionnement) Automatique
Sécurité mécanique (commande) Vérin pneumatique
Sécurité mécanique (contrôle) Capteur de proximité
Sécurité anti-écrasement (avertisseur sonore)
Synchronisation de levage (principe) Barre de torsion
Synchronisation de levage (contrôle) Photo-cellule
Capacité 3,5 T.
Hauteur mini/maxi 0/480 mm
Longueur des plans de levage (mini/maxi) 1 500/2 000 mm
Synchronisation de levage (fonctionnement) Hydraulique
Moteur électrique 230/400 V Tri - 2,2 kW
Protection thermique
Pression hydraulique nominale 216 bar
Limiteur de pression/débit hydraulique
Commandes électriques 24 V
Interrupteur général cadenassable
Descente de secours (pompe hydraulique)
Alimentation électrique 230/400 V Tri + T + N - 2,3 kW
Alimentation air comprimé 6/8 bar
Poids 3 187 kg
Dalle en béton armé (épaisseur) 140 mm (mini)
Dalle en béton armé (résistance à la compression) 250 kg/cm2 (mini)
Mise en place et formation à l’utilisation
Garantie (pièces, main d’oeuvre et déplacement) 2 ans
Conformité CE et EN 1493
Jeu de chevilles de fixation
Pré-câblage électrique pour éclairage
Tuyaux et câbles de liaison élévateur/armoire (L : 4 m)
Kit de couvre-tuyau (4 longueurs de 1 m et 1 coude)
Huile hydraulique
Bloc filtre-régulateur-lubrificateur d’air
Cale en caoutchouc (4x35 mm)
Cadre d’encastrement Réf. CER 44*
Jeu de 2 rampes de sortie -
Jeu de 2 extensions de rampe (650 mm) Réf. REX 44 50
Jeu de 2 caissons pour logement de plateaux pivotants Réf. CR 44
Documentation
