Pont à ciseaux 5T encastré (prise sous roue. sous coque)
Pont à ciseaux 5T encastré (prise sous roue. sous coque)
Réf : RZ50LCTLTIW

Pont à ciseaux 5t encastré (prise sous roue. sous coque)



ELEVATEUR HYDRAULIQUE A CISEAUXVersion EncastréeLevage : 5 T. Principal / 3,5 T. Auxiliaire > Chemins de 5 260 mm !

Livraison offerte à partir de 200 € HT
Expédié sous 24/48h
CHOISISSEZ CE PRODUIT AVEC :
Prix total : 0,00 € HT
AcheterAjouter au panier
Les quantités seront ajustables dans votre panier.
Description

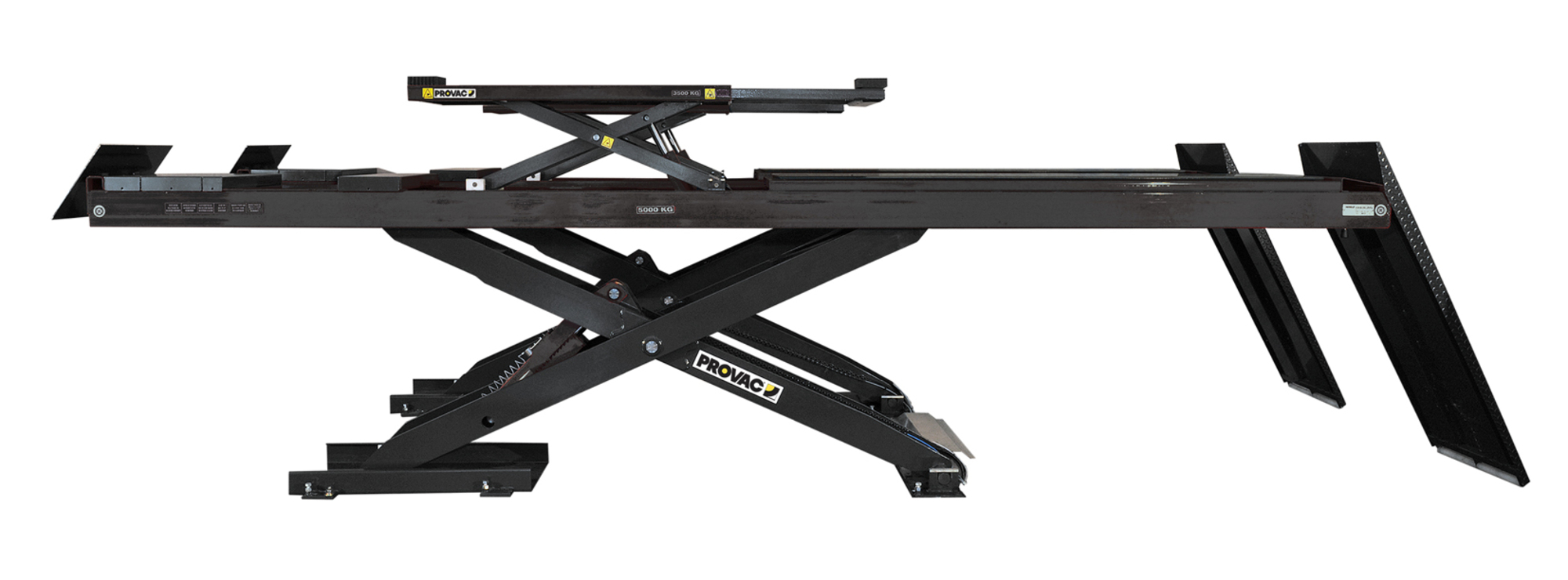

Pont à ciseaux 5T encastré (prise sous roue. sous coque)
ELEVATEUR HYDRAULIQUE A CISEAUX
Version Encastrée
Levage : 5 T. Principal / 3,5 T. Auxiliaire

> Chemins de 5 260 mm !
> HAUTE PRECISION ! Tolérance transversale : ± 1 mm / Tolé. diagonale : ± 2 mm
> Fabrication robuste : l'élévateur pèse 2 610 kg.
> Pas de platine électronique ni de capteur !
> Groupe électrohydraulique BOSCH REXROTH avec pompe hydraulique pour la descente de secours.
> Biseau réduisant l'angle de rampe à 8° pour un accès facile des véh. surbasse



Besoin d'une information ou d'un devis ?

CaraCtéristiqueS
ApplicationVP/VU
ExploitationFixe
UtilisationIntensive
Version Version posée
FONCTIONNEMENT Electrohydraulique
Capacité de levage 5 T.

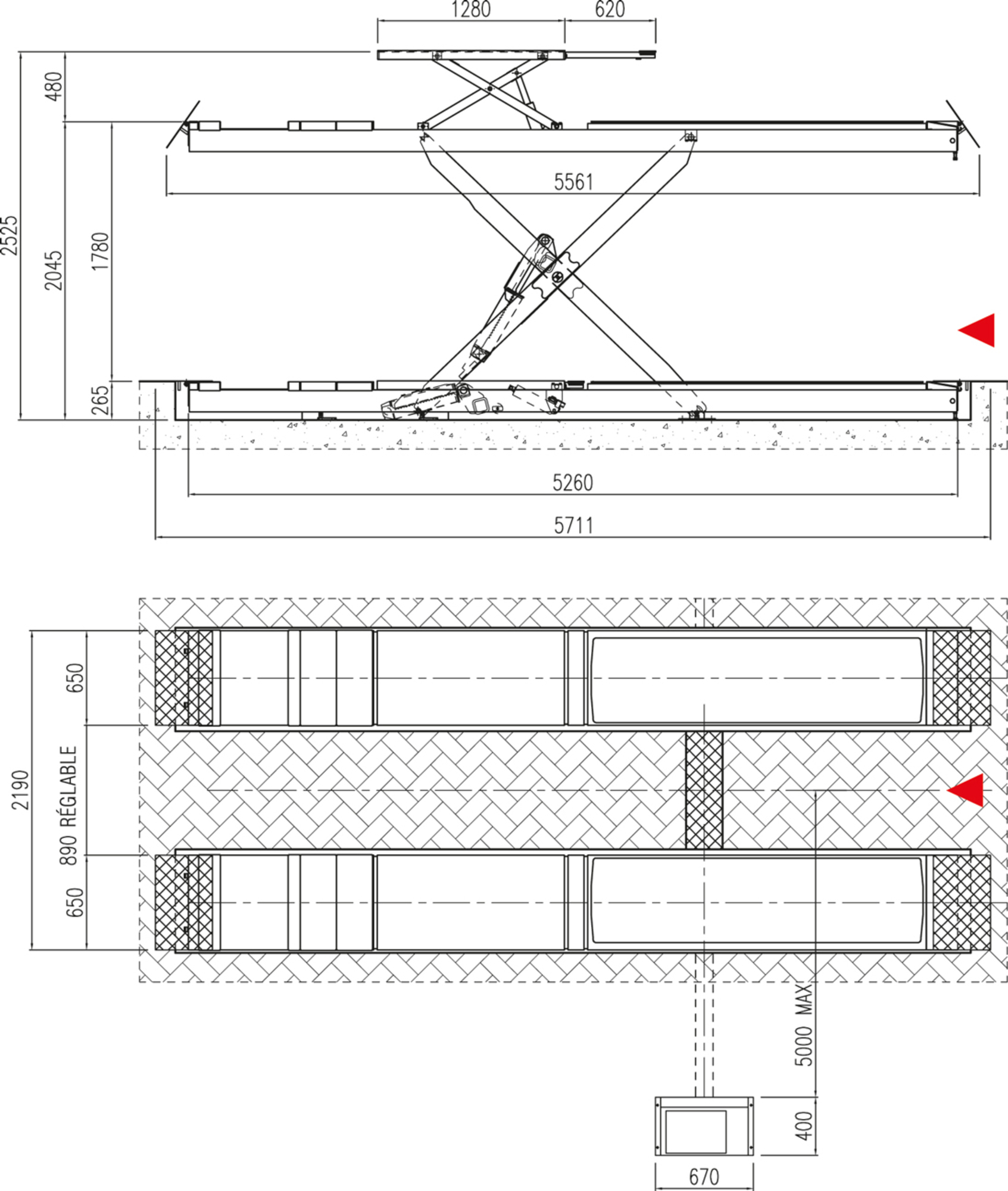

Hauteur mini 0 (encast. -265 mm)
Hauteur maxi 1 780 mm (depuis le sol)
Temps de levage 10 secondes environ
Vérin hydraulique (esclave) 2 sur élévateur
Vérin hydraulique (équilibrage) 1 dans armoire
Longueur des chemins 5 260 mm
Longueur des rampes d’accès -
Longueur totale en position basse 5 711 mm
Largeur des chemins 650 mm
Distance optimale entre chemins 890 mm
Largeur optimale totale 2 190 mm
Précision perpendiculaire ± 1 mm
Précision diagonale ± 2 mm
Logements pour plateaux pivotants (Avant)
Plaques coulissantes intégrées (Arrière) (blocage pneumatique)
Sécurité hydraulique Clapet parachute sur vérin
Sécurité mécanique (nbre de positions) 15
Sécurité mécanique (fonctionnement) Automatique
Sécurité mécanique (commande) Vérin pneumatique
Sécurité anti-écrasement (avertisseur sonore)
Synchronisation de levage (principe) Hydraulique
Synchronisation de levage (contrôle) Contact fin de course
Capacité 3,5 T.
Hauteur mini/maxi 0/480 mm
Vérin hydraulique 2
Longueur des plans de levage (mini/maxi) 1 280/1 900 mm
Synchronisation de levage (fonctionnement) Hydraulique
Moteur électrique 230/400 V Tri - 3,5 kW
Protection thermique
Pression hydraulique nominale 280 bar
Limiteur de pression/débit hydraulique
Commandes électriques 24 V
Interrupteur général cadenassable
Descente de secours (pompe hydraulique)
Alimentation électrique 230/400 V Tri + T + N - 3,9 kW
Alimentation air comprimé 8 bar
Poids 2 540 kg
Dalle en béton armé (épaisseur) 140 mm (mini)
Dalle en béton armé (résistance à la compression) 250 kg/cm2 (mini)
Mise en place et formation à l’utilisation
Garantie (pièces, main d’oeuvre et déplacement) 2 ans
Conformité CE et EN 1493
Jeu de chevilles de fixation
Tuyaux et câbles de liaison pont/armoire (L : 4 m)
Kit de couvre-tuyau (4 x 1 m et 1 coude) -
Huile hydraulique
Bloc filtre-régulateur-lubrificateur d’air
Cale en caoutchouc (4 x 50 mm)
Cadre d’encastrement Réf. RZCE
Jeu de 2 rampes de sortie -
Documentation
