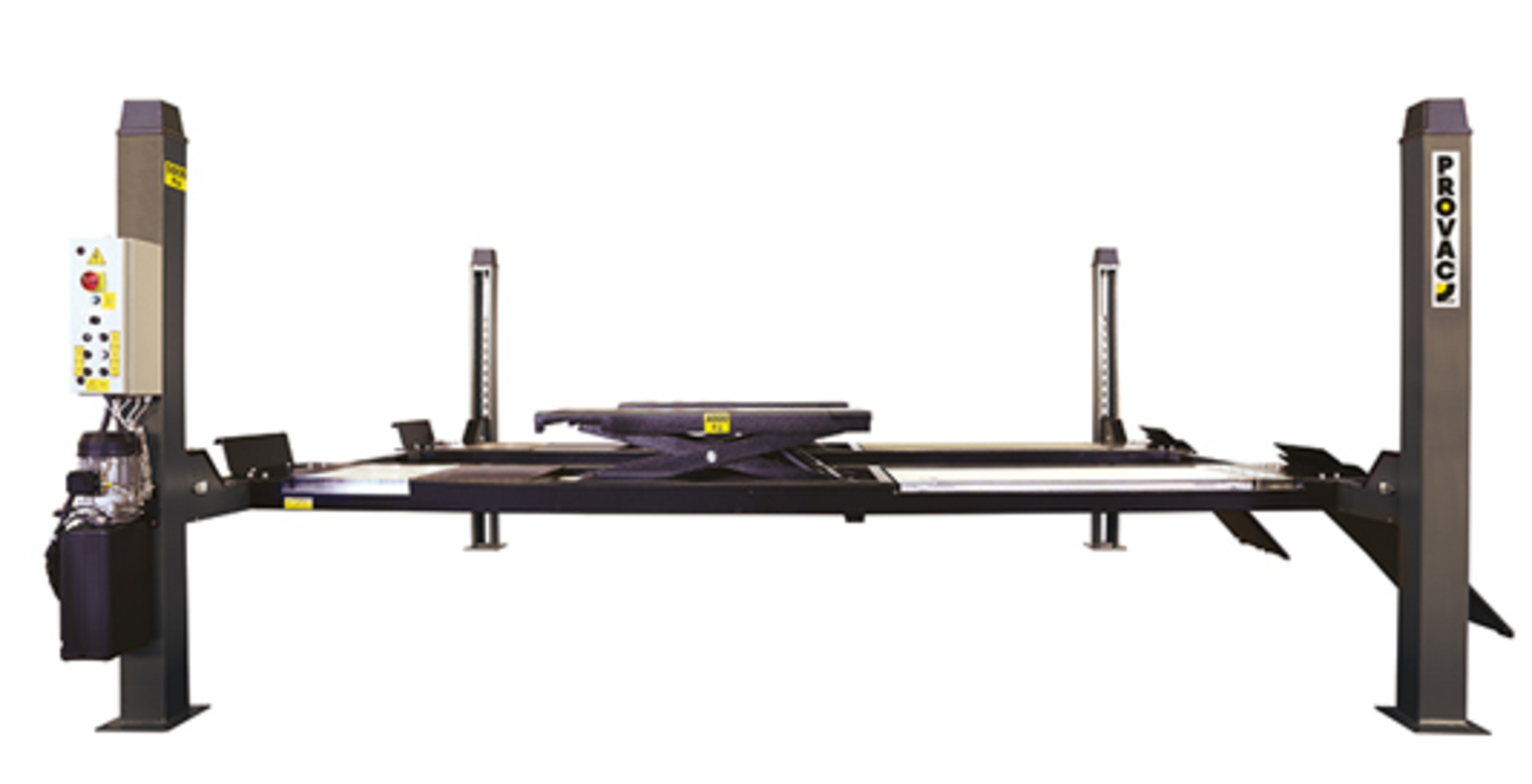

> Plaques coulissantes galvanisées à blocage automatique (vérin pneumatique).
> Le levage auxiliaire, avec sécurité mécanique.
> Groupe électrohydraulique BOSCH REXROTH.
FONCTIONNEMENT | Electrohydraulique |
Capacité de levage | 5 T. |
Hauteur mini/maxi | 0 / 630 mm |
Course | 630 mm |
Temps de levage | 16 secondes environ |
Vérin hydraulique | 2 (maître-esclave) |

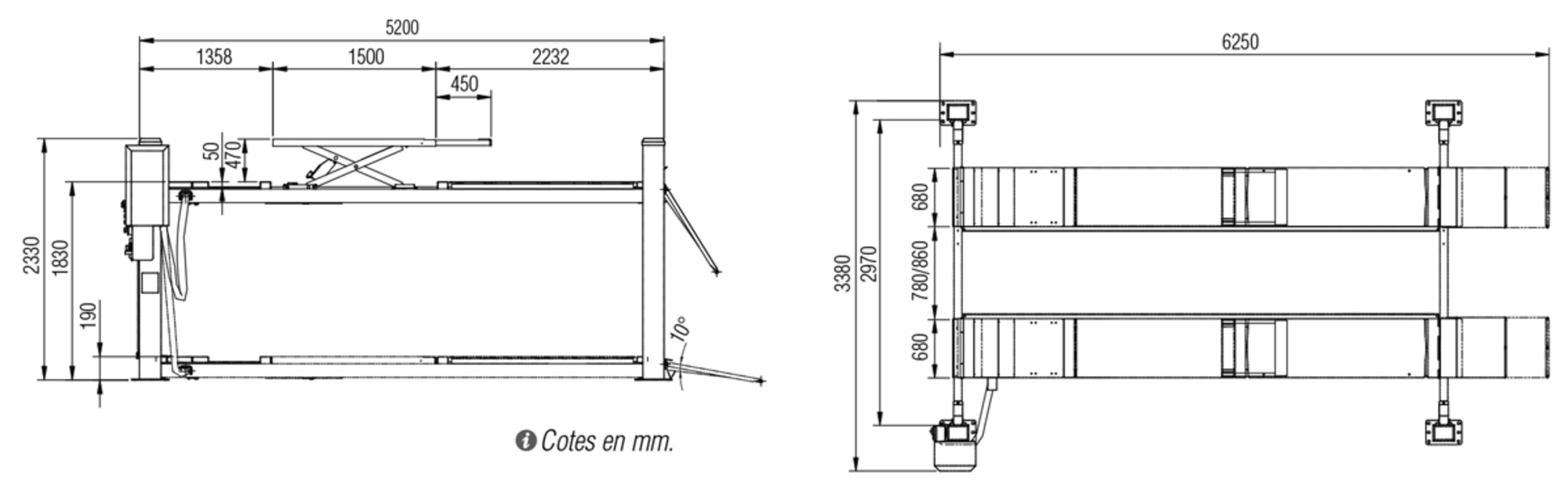

Longueur des chemins | 5 190 mm |
Longueur des rampes d’accès | 1 160 mm |
Longueur totale en position basse | 6 250 mm |
Largeur des chemins | 680 mm |
Distance entre chemins | 720 à 820 mm |
Largeur totale | 3 380 mm |
Logements pour plateaux pivotants (Avant) | |
Plaques coulissantes intégrées (Arrière) | (blocage pneumatique) |
Sécurité hydraulique | Clapet parachute sur vérin |
Sécurité mécanique (nbre de positions) | 4 |
Sécurité mécanique (fonctionnement) | Vérin pneumatique |
Sécurité mécanique (commande) | Automatique |
Sécurité mécanique (contrôle) | - |
Sécurité anti-écrasement | (avertisseur sonore) |
Synchronisation de levage (principe) | Câble |
Synchronisation de levage (contrôle) | Volumétrique |
Principe | En simple X |
Capacité | 4 T. |
Longueur des plans de levage (mini/maxi) | 1498 / 1938 mm |
Sécurité mécanique (visualisation) | - |
Synchronisation de levage (fonctionnement) | Automatique |
Moteur électrique | 3,6 kW |
Protection thermique | |
Pression hydraulique nominale | 185 bar |
Limiteur de pression hydraulique | |
Limiteur de débit hydraulique | |
Commandes électriques | 24 V |
Interrupteur général cadenassable | |
Descente de secours | - |
Alimentation électrique | 230/400V Tri+T+3,7 kW |
Alimentation air comprimé | 6/8 bar |
Poids | 1 940 kg |
Dalle en béton armé (épaisseur) | 150 mm (mini) |
Dalle en béton armé (résistance à la compression) | 250 kg/cm2 (mini) |
Mise en place et formation à l’utilisation | |
Garantie (pièces, main d’oeuvre et déplacement) | 2 ans |
Conformité | CE et EN 1493 |
Jeu de chevilles de fixation | |
Pré-câblage électrique pour éclairage | - |
Huile hydraulique | 15 litres |
Bloc filtre-régulateur-lubrificateur d’air | |
Cale en caoutchouc | (4 x 80 mm) |
Jeu de 2 rampes de sortie | Réf. T1021 |
Jeu de 2 caissons pour logement de plateaux pivotants | Réf. T971 unitaire |
Semelle pour sol inégal | - |
