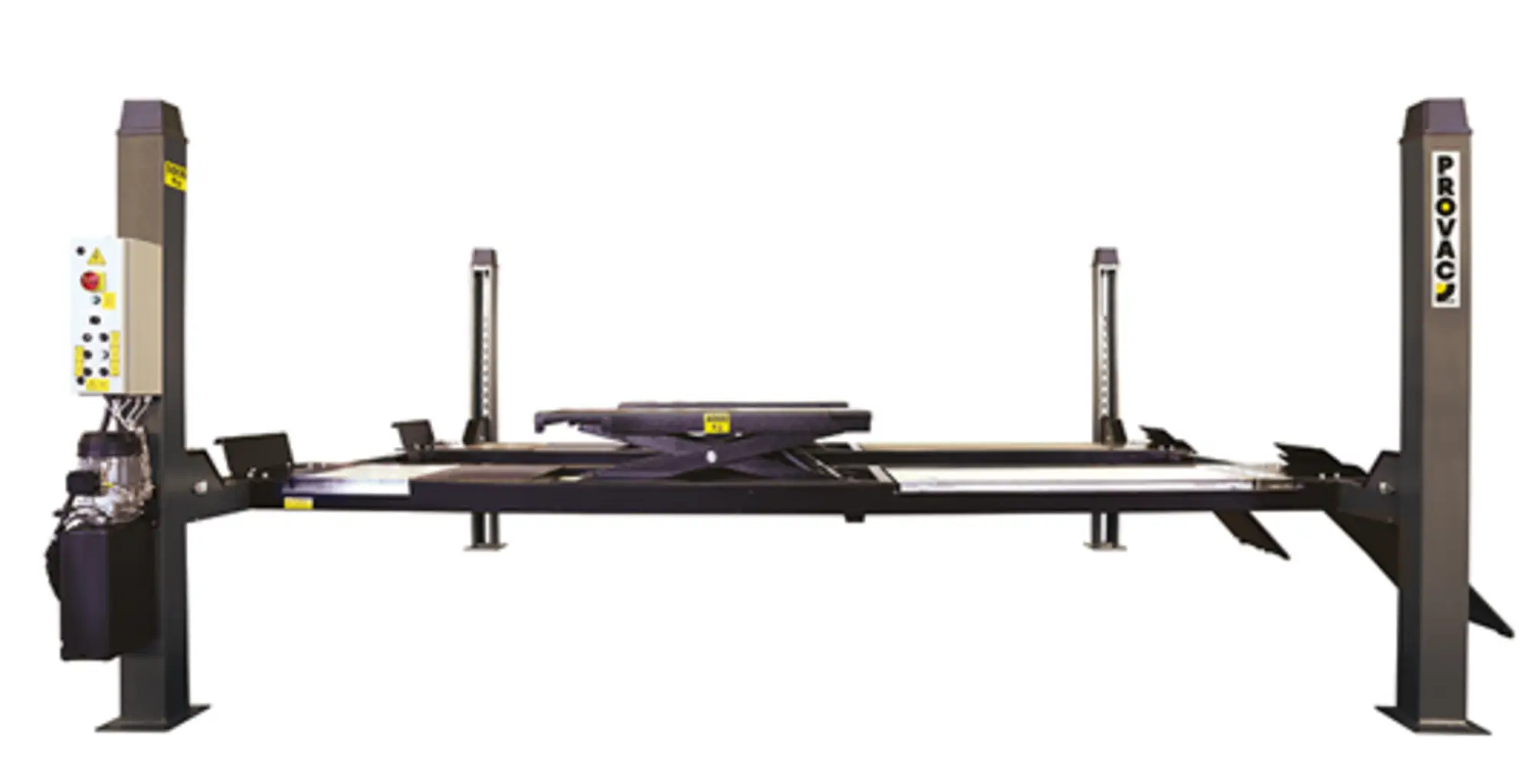

> Plaques coulissantes galvanisées à blocage automatique (vérin pneumatique).
> Le levage auxiliaire, avec sécurité mécanique.
> Groupe électrohydraulique BOSCH REXROTH.
| FONCTIONNEMENT | Electrohydraulique |
| Capacité de levage | 5 T. |
| Hauteur mini/maxi | 0 / 630 mm |
| Course | 630 mm |
| Temps de levage | 16 secondes environ |
| Vérin hydraulique | 2 (maître-esclave) |

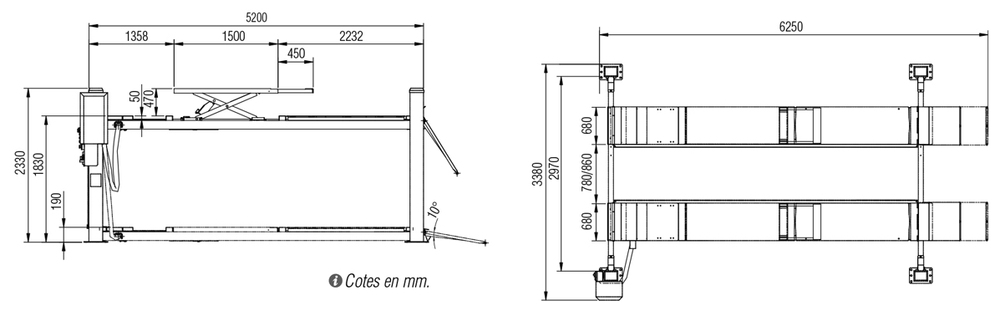

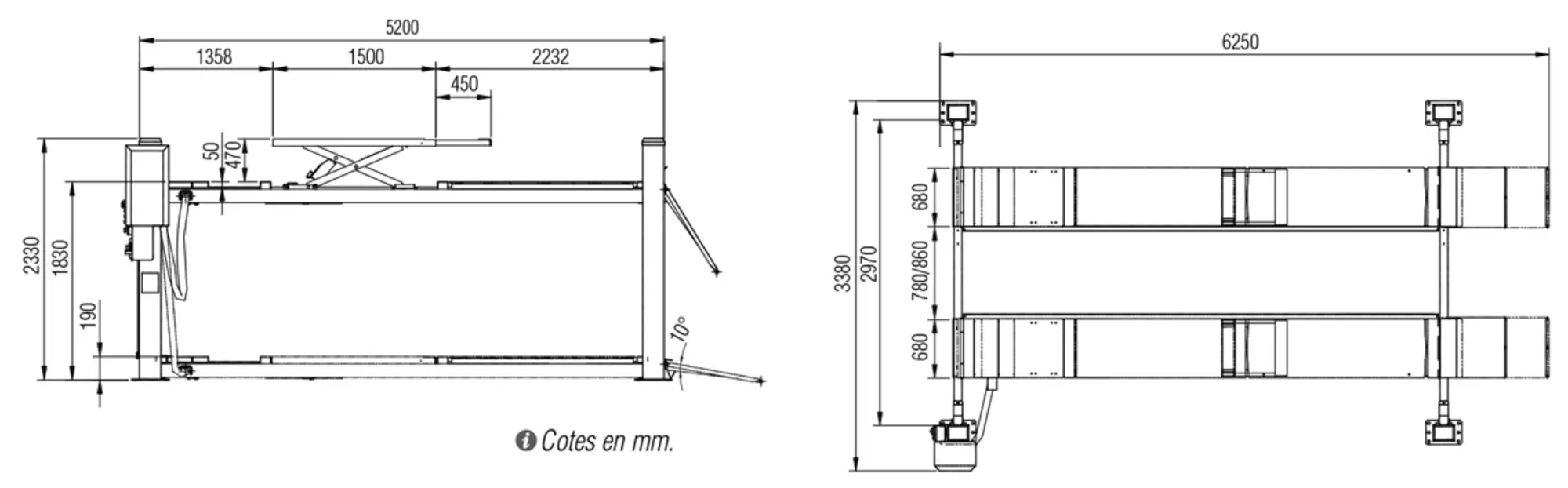

| Longueur des chemins | 5 190 mm |
| Longueur des rampes d’accès | 1 160 mm |
| Longueur totale en position basse | 6 250 mm |
| Largeur des chemins | 680 mm |
| Distance entre chemins | 720 à 820 mm |
| Largeur totale | 3 380 mm |
| Logements pour plateaux pivotants (Avant) | |
| Plaques coulissantes intégrées (Arrière) | (blocage pneumatique) |
| Sécurité hydraulique | Clapet parachute sur vérin |
| Sécurité mécanique (nbre de positions) | 4 |
| Sécurité mécanique (fonctionnement) | Vérin pneumatique |
| Sécurité mécanique (commande) | Automatique |
| Sécurité mécanique (contrôle) | - |
| Sécurité anti-écrasement | (avertisseur sonore) |
| Synchronisation de levage (principe) | Câble |
| Synchronisation de levage (contrôle) | Volumétrique |
| Principe | En simple X |
| Capacité | 4 T. |
| Longueur des plans de levage (mini/maxi) | 1498 / 1938 mm |
| Sécurité mécanique (visualisation) | - |
| Synchronisation de levage (fonctionnement) | Automatique |
| Moteur électrique | 3,6 kW |
| Protection thermique | |
| Pression hydraulique nominale | 185 bar |
| Limiteur de pression hydraulique | |
| Limiteur de débit hydraulique | |
| Commandes électriques | 24 V |
| Interrupteur général cadenassable | |
| Descente de secours | - |
| Alimentation électrique | 230/400V Tri+T+3,7 kW |
| Alimentation air comprimé | 6/8 bar |
| Poids | 1 940 kg |
| Dalle en béton armé (épaisseur) | 150 mm (mini) |
| Dalle en béton armé (résistance à la compression) | 250 kg/cm2 (mini) |
| Mise en place et formation à l’utilisation | |
| Garantie (pièces, main d’oeuvre et déplacement) | 2 ans |
| Conformité | CE et EN 1493 |
| Jeu de chevilles de fixation | |
| Pré-câblage électrique pour éclairage | - |
| Huile hydraulique | 15 litres |
| Bloc filtre-régulateur-lubrificateur d’air | |
| Cale en caoutchouc | (4 x 80 mm) |
| Jeu de 2 rampes de sortie | Réf. T1021 |
| Jeu de 2 caissons pour logement de plateaux pivotants | Réf. T971 unitaire |
| Semelle pour sol inégal | - |
